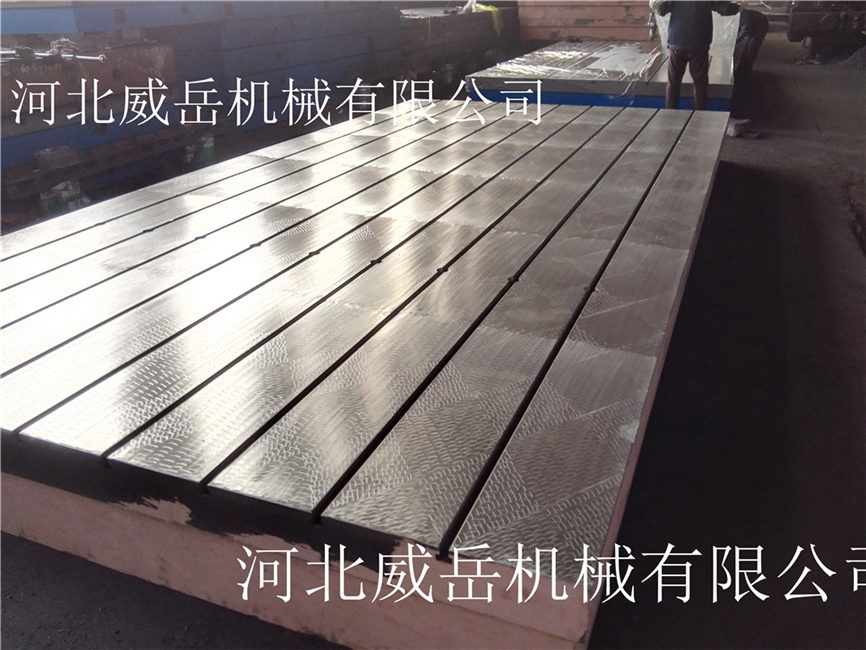

電機試驗平臺主要用于電機實驗測試。其工作面外形分為長方形、正方形或圓形,工作面上可加工V形、T形、U形槽和圓孔、長孔等用以滿足生產中實驗,劃線,鉗工,鉚工等不同工作需要。 電機試驗平臺,大型電機試驗平臺拼裝設計來自河北威岳機械有限公司。電機試驗平板/電機試驗平臺按GB7947-1999標準制造。平臺外表制成雙圍子、單圍子和箱體式。
至于配置參數尤其為大家所關注:
電機試驗平臺安裝就調至水平板、負荷均勻分布于各支點上。環境溫度(20±5)℃。使用時應避免振動。
電機試驗平板/電機試驗平臺標準規格:(規格可按圖紙加工)
電機實驗平臺灰口鑄鐵HT200-300,工作面硬度為HB170-240,經過兩次人工退火600℃-700℃,去除內應力。該產品的精度穩定,能好。
電機實驗平臺技術要求:
電機試驗平臺工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。
電機試驗工作臺的鑄造表面應型砂且平整,涂漆牢固。
電機實驗平臺、電機實驗鐵地板、試驗鐵地板精度1級-3級的平板工作面上,直徑小于15mm的砂孔允許用相同材料堵塞,其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個,且砂孔之間的間距應不小于80mm。電機試驗工作臺工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面,其表面粗糙度Ra的zui大允許值為5um。
規格(長×寬)mm 精度等級 高度mm
0 1 2 3
平面度公差(μm)
100×100 4.6 9.0 18 50
100×200 4.9 9.8 19.6 50
200×200 5 10 20.5 50
200×300 5.5 11 22 50
300×300 5.5 11 22 80
300×400 6 12 24 85
400×400 6.5 12.5 25 85
400×500 6.5 13 26 66 90
500×500 6.8 14 28 68 95
400×600 7 14 27.5 70 95
500×600 7 14.2 28.5 71 120
500×800 8 15.5 31 78 140
600×800 8 16 32 80 160
600×900 8.3 16.5 33 83 160
1000×750 9 18 36 90 180
1000×1000 10 20 40 97 180
1000×1200 10 20.5 41 103 180
1000×1500 11 22 45 112 190
1000×2000 26 52 130 200
1500×2000 28 56 140 230
1500×3000 35 70 174 260
2000×3000 37 74 184 260
2000×4000 44 88 219 280
2500×6000 60 120 300 300
3000×6000 62 124 308 350
電機試驗平臺作為電機測試的基礎底座平臺,可以在試驗時分析電機本身的震動和韌性,平穩的性能,使得此平臺成為zuiyouxiu的測試平臺之一。作為電機質量檢測和技術測試的新平臺,外觀美觀,功能,可以為電機作為重要的平臺支撐,可見電機平臺對于工業電機的重要性。
