接地氣化講解電機試驗平臺的基本參數

電機試驗平臺按JB/T7974-1999標準制造，產品工作面有長方形、正方形或圓形，材料HT200-300、QT400-600、ZG15-45。采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。平板是用于工件檢測或劃線的平面基準量具。常見的試驗平臺有發動機試驗平臺,電機試驗平臺,汽車車橋試驗平臺,汽車座椅試驗平臺,振動試驗平臺等.

電機試驗平臺技術參數

1：電機試驗平臺材質：灰口鑄鐵HT250-300，工作面硬度為HB200-240，經過兩次人工退火600℃-700℃，去除內應力。該產品的精度穩定，能好。

2：電機試驗平臺規格：1000*1000-3000*8000mm（大于此規格的試驗平臺可以拼接制造；異型規格可按圖紙訂做）。

3：電機試驗平臺精度：按標準計量檢定規程執行，根據客戶要求可加工為2級、3級、精刨

電機試驗平臺技術要求

1、電機試驗平臺工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。

2、電機試驗平臺的鑄造表面應型砂且平整，涂漆牢固。

3、精度登記為0級-3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周?chē)牧系挠捕?。工作面堵塞的砂孔?yīng)不多于4個，且砂孔之間的間距應不小于80mm。

4、電機試驗平臺應采用細密的灰口鑄鐵或合金等材料制造，其工作面硬度應為170-220HB。

5、電機試驗平臺工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra的允許值為5um。

6、電機試驗平臺工作面的平面度公差見表2的規定。

7、電機試驗平臺工作面采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。

電機試驗平臺安裝形式:

1.地上安裝.就是電機試驗平臺在地表面固定.一般適用于小型平臺.

2.地下安裝.所謂地下安裝就需要澆筑地基.一般適用于大型試驗平臺.

電機試驗平臺包裝運輸：木制包裝。包裝前經防銹處理并妥善包裝，避免因包裝不善而在運輸過程中損壞產品。鑄鐵平板經檢定合格后，應附有產品合格證;產品合格證上應出廠日期和產品序號。

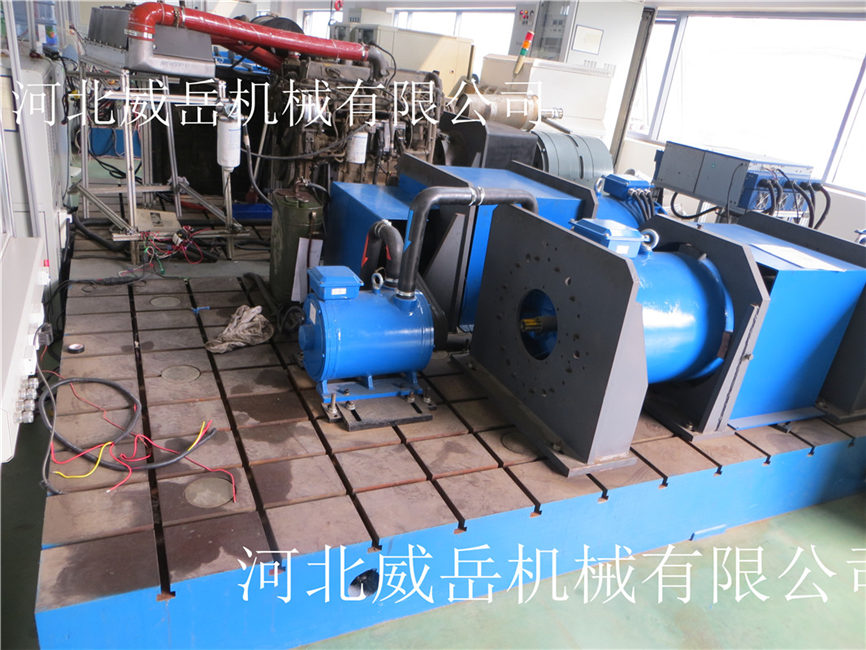

電機試驗平臺的基本配置如下：電力測功機;計算機數據收集管制臺;試驗鑄鐵平臺;轉速扭矩傳感器;ABB變頻管制柜.

　電機試驗平臺測試參數如下：轉速、扭矩、功率、機油壓力、機油溫度、出水溫度、排氣溫度等

　電機試驗平臺自身的性能決定了其坐擁廣泛的應用：主要用于機械、電機、發動機的動力實驗，具有較好的平面穩定性和韌性。表面帶有T型槽及螺栓孔，可以用來固定實驗設備。電機試驗平臺在中小功率或微小功率的動力機械加載測功試驗中，不妨兩全各種動力機械的低速或高速加載測功試驗。

電機試驗平臺不管在北方還是在南方都很實用!電力測功機電機試驗平臺是目前我國較的加載測功設備的基礎工作臺，選用的是交流變頻回饋加載經過交流負載發電機回饋給電網。
