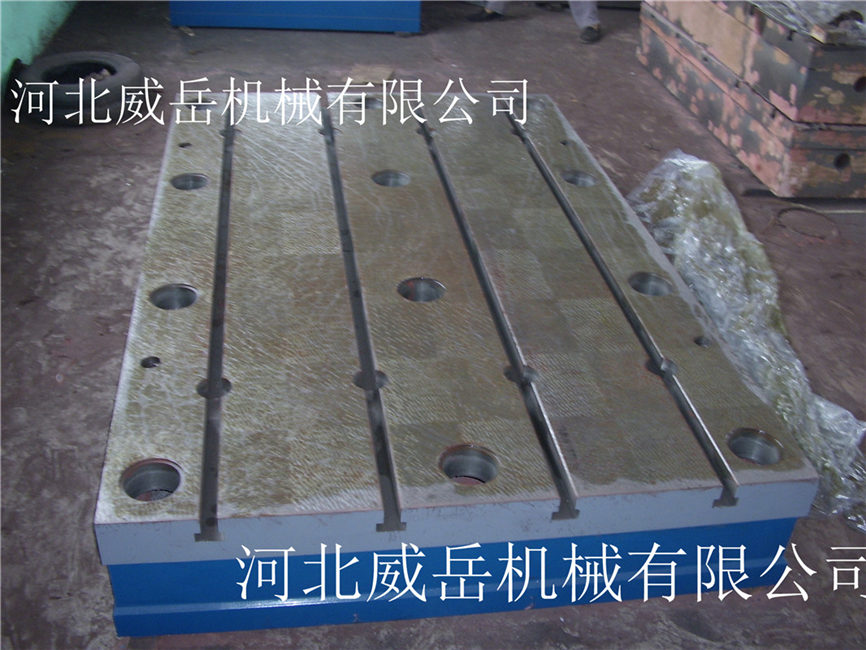

如何減少潮濕環(huán)境對(duì)鑄鐵T型槽平臺(tái)精度的影響

為減輕高溫潮濕天氣對(duì)鑄鐵T型槽平臺(tái)質(zhì)量的不利影響,提高鐵液溫度是關(guān)鍵,即常說(shuō)的"高溫治百病".除避開雨霧濕熱極端天氣熔煉外,我們還采取了一些措施,熔煉達(dá)到正常,使鐵液溫度穩(wěn)定在1420—1440℃,廢品率明顯下降。如何減少潮濕天氣對(duì)鑄鐵T型槽平臺(tái)品質(zhì)的不利影響？現(xiàn)在天氣越來(lái)越暖鑄鐵T型槽平臺(tái)廠家發(fā)愁的日子也即將到來(lái),因?yàn)槌睗裉鞖鈱?duì)鑄鐵T型槽平臺(tái)品質(zhì)有著非常大的影響.大家都知道一旦鐵液品質(zhì)不好,鑄造出來(lái)的鑄鐵T型槽平臺(tái)率。具體防護(hù)措施如下：

a.調(diào)整鼓風(fēng)機(jī)風(fēng)量

遇桑拿天氣應(yīng)增大送風(fēng)量12%，打開進(jìn)風(fēng)調(diào)節(jié)閘門，適當(dāng)加大電機(jī)電流，但不得超過(guò)電機(jī)的額定電流，防止燒壞電機(jī)。若電機(jī)已達(dá)額定電流、鼓風(fēng)機(jī)滿負(fù)荷工作，在無(wú)法直接加大送風(fēng)量的情況下，可適當(dāng)降 低料柱高度或縮小風(fēng)口區(qū)的直徑。

b.調(diào)整爐料比例

增加底焦高度和層焦量約10%,適當(dāng)降低廢鋼用量，盡量不用鐵屑餅，以減輕爐內(nèi)氧化性氣氛和鐵液吸氣量。

c.加強(qiáng)爐前脫氣處理

在出鐵槽隨流加入0.3%的稀土合金，對(duì)鐵液進(jìn)行脫氧去硫，凈化鐵液;扒凈鐵液表面的浮渣后，用烘干好的覆蓋劑蓋嚴(yán)包面，減少二次氧化、吸氣。

d.嚴(yán)格爐料管理

將爐料室內(nèi)存放，保持干燥;萬(wàn)不得已露天存放時(shí)，遇雨霧潮濕天須苫蓋，特別是生鐵、焦炭;篩選焦炭，大小相差不宜過(guò)分懸殊，即塊度均勻、適中;破碎回爐料，減小爐料塊度，去除干凈爐料的雜質(zhì)(如芯砂);孕育劑、覆蓋劑、鐵合金等使用前須充分烘烤，去除水分;出鐵槽、爐襯、包襯烘烤至暗紅色。

e.規(guī)范操作

當(dāng)天造好的鑄型當(dāng)天澆注，減少吸潮，避免鑄型長(zhǎng)時(shí)間停放;嚴(yán)格配料、稱量，保持適當(dāng)高度的料柱;按規(guī)程操作，不出現(xiàn)事故，只有保持“四穩(wěn)”(爐膛尺寸穩(wěn)定、底焦高度穩(wěn)定、風(fēng)量控制穩(wěn)定、合格爐料穩(wěn)定)、“三通”(保持風(fēng)口、渣口、出鐵口明亮、通暢、干凈)，才能熔化穩(wěn)定，鐵液優(yōu)良。以上就是今天我們所講的如何減少潮濕天氣對(duì)鑄鐵T型槽平臺(tái)鐵液品質(zhì)的不利影響,希望可以給你們帶來(lái)幫助。
